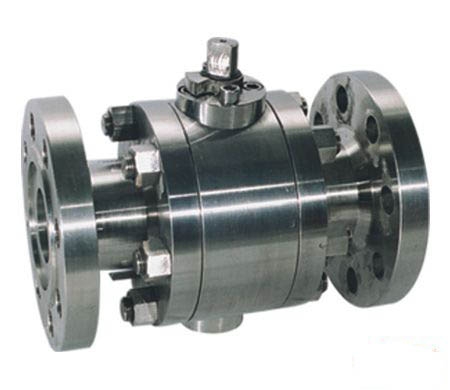

Q41H/Q11H鍛鋼固定式球閥的詳細資料：
詳細說明
一、 產品特點
1、采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。 2、根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構戒耐較高溫度的結構。 3、采用下裝式閥捍，設置倒密封結構， 能確保填料處可靠密封。
二、 Q11H主要連接尺寸及重量
|
公稱壓力 |
尺寸 |
|||
|
L |
H |
D |
D1 |
|
|
10 |
90 |
76 |
32 |
3/8" |
|
15 |
90 |
76 |
32 |
1/2" |
|
20 |
100 |
81 |
38 |
3/4" |
|
25 |
115 |
92 |
45 |
1" |
|
32 |
130 |
114 |
55 |
11/4" |
|
40 |
150 |
125 |
65 |
11/2" |
|
50 |
170 |
144 |
75 |
2" |
三、 Q41H型主要連接尺寸及重量
|
公稱通經 |
尺寸 |
|||||||||||||||
|
L |
d1 |
L1 |
D |
D1 |
D2 |
b |
Z-Фd |
H |
||||||||
|
mm |
in |
全通經FP |
縮經FP |
全通經FP |
縮經FP |
全通經FP |
縮經FP |
Q41 |
Q341 |
Q641 |
Q941 |
|||||
|
15 |
1/2" |
130 |
- |
15 |
- |
- |
- |
95 |
65 |
45 |
14 |
4-14 |
62 |
- |
200 |
- |
|
20 |
3/4" |
140 |
- |
20 |
- |
- |
- |
105 |
75 |
55 |
14 |
4-14 |
68 |
- |
204 |
- |
|
25 |
1" |
150 |
- |
25 |
- |
- |
- |
112 |
85 |
65 |
14 |
4-14 |
75 |
- |
215 |
360 |
|
32 |
11/4" |
165 |
- |
32 |
- |
- |
- |
135 |
100 |
78 |
16 |
4-14 |
85 |
- |
240 |
390 |
|
40 |
11/2" |
182 |
- |
40 |
- |
- |
- |
145 |
110 |
85 |
16 |
4-18 |
95 |
- |
264 |
395 |
|
50 |
2" |
200 |
- |
50 |
- |
- |
- |
160 |
125 |
100 |
16 |
4-18 |
110 |
- |
360 |
472 |
|
65 |
21/2" |
220 |
- |
65 |
- |
- |
- |
180 |
145 |
120 |
18 |
4-18 |
130 |
- |
379 |
530 |
|
80 |
3" |
250 |
|
80 |
|
- |
- |
195 |
160 |
135 |
20 |
4-18 |
155 |
- |
452 |
580 |
|
100 |
4" |
280 |
|
100 |
|
- |
- |
215 |
180 |
155 |
20 |
8-18 |
180 |
320 |
479 |
630 |
|
125 |
5" |
320 |
|
125 |
|
- |
- |
245 |
210 |
185 |
22 |
8-18 |
250 |
380 |
646 |
710 |
|
150 |
6" |
360 |
|
150 |
|
- |
- |
280 |
240 |
210 |
24 |
8-23 |
275 |
400 |
666 |
670 |
|
200 |
8" |
400 |
|
200 |
|
- |
- |
335 |
295 |
265 |
26 |
12-23 |
330 |
450 |
815 |
825 |
